Kurtyna Guard Pro
Lider w zabezpieczaniu strat ciepła
Zeskanuj kod urządzeniem mobilnym i zastosuj u siebie GUARD’PRO 3d w rozszerzonej rzeczywistości.

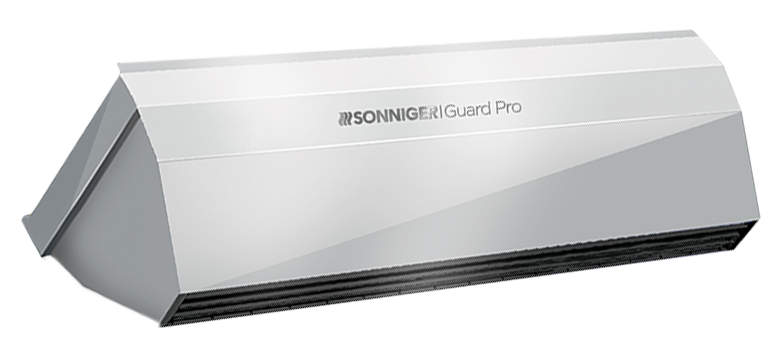

Oferowane kurtyny powietrzne GUARD PRO to obecnie jedne z najnowocześniejszych kurtyn przemysłowych na rynku europejskim.
Smukła obudowa i innowacyjny system łączenia modułów nadają wyjątkowy i nowoczesny charakter urządzenia. Wszystkie kurtyny w standardzie są malowane proszkowo.

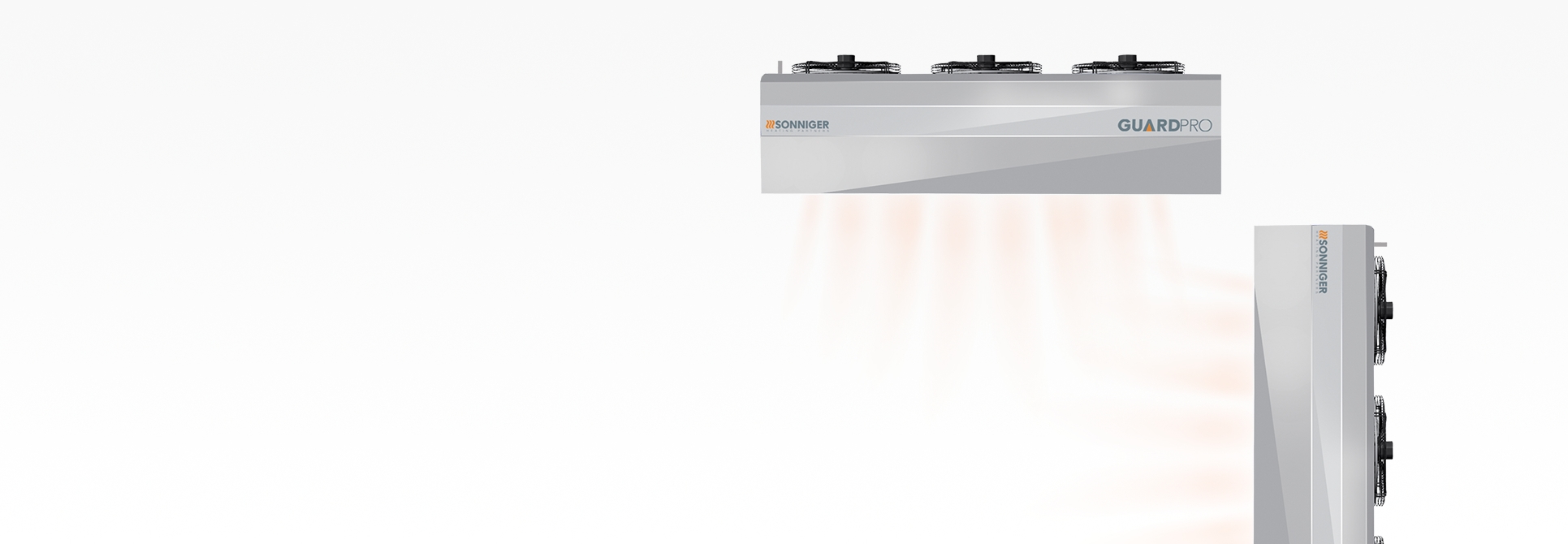

W kurtynach zastosowano zespół wysokowydajnych wentylatorów o średnicy 450mm, co w połączeniu z odpowiednim i optymalnie dobranym kształtem kanałów przepływu powietrza pozwoliło uzyskać daleki zasięg strugi powietrza aż do 9m. Uniwersalna konstrukcja kurtyny przemysłowej umożliwia zastosowanie tych samych modułów zarówno w pionie jak i poziomie.

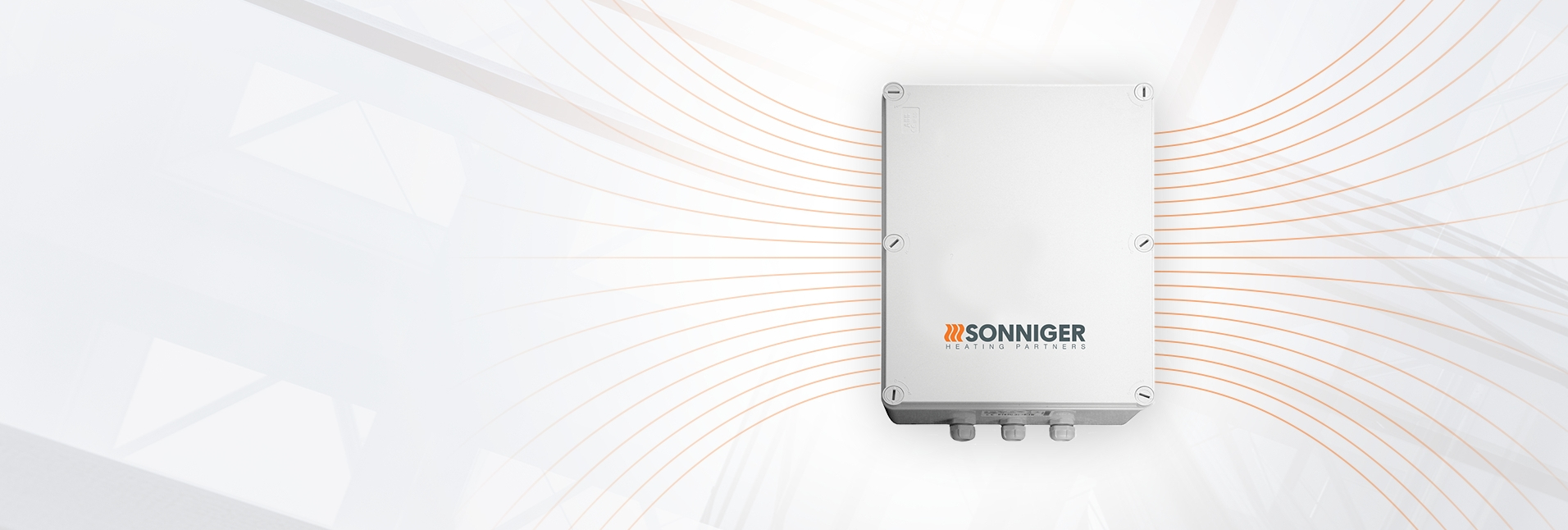

Niezbędne zabezpieczenia prądowe
Gotowe porty wpięcia
Możliwość podpięcia krańcówki drzwiowej oraz regulatora obrotów

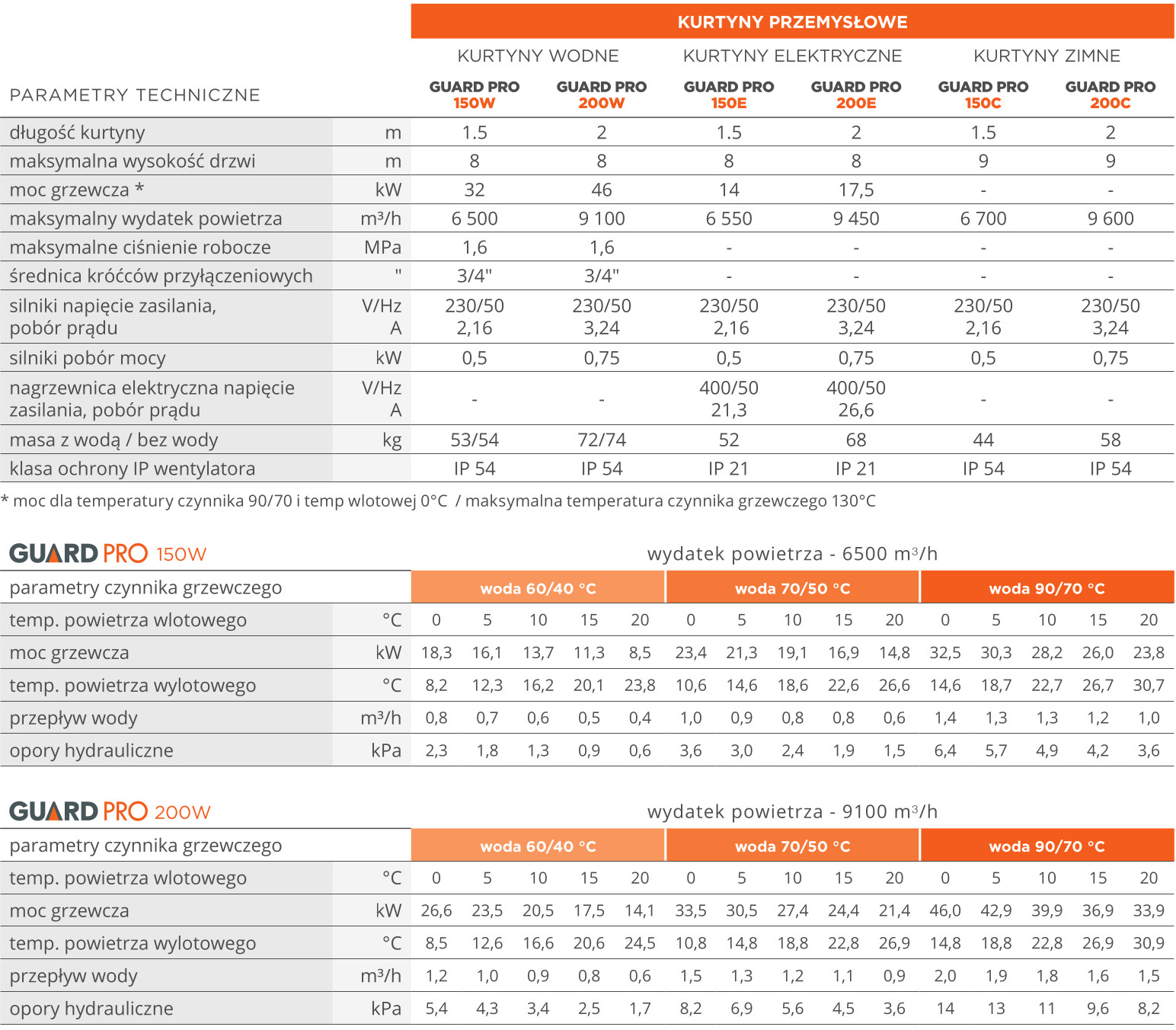

* moc dla temperatury czynnika 90/70°C i temp. wlotowej 0°C / maksymalna temperatura czynnika grzewczego 130°C
| GUARD PRO 150W |
wydatek powietrza - 6500 m³/h |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
parametry czynnika grzewczego |
woda 60/40 °C |
woda 70/50 °C |
woda 90/70 °C |
|||||||||||||
|
temp. powietrza wlotowego |
°C |
0 |
5 |
10 |
15 |
20 |
0 |
5 |
10 |
15 |
20 |
0 |
5 |
10 |
15 |
20 |
|
moc grzewcza |
kW |
19,1 |
17,0 |
14,9 |
12,8 |
10,7 |
23,9 |
21,5 |
19,2 |
17,0 |
14,7 |
33,0 |
30,8 |
28,5 |
26,2 |
23,9 |
|
temp. powietrza wylotowego |
°C |
8,8 |
12,7 |
16,7 |
20,6 |
24,5 |
10,5 |
14,5 |
18,6 |
22,6 |
26,5 |
14,3 |
18,2 |
22,2 |
26,2 |
30,2 |
|
przepływ wody |
m³/h |
0,7 |
0,7 |
0,7 |
0,4 |
0,4 |
1,1 |
0,7 |
0,7 |
0,7 |
0,7 |
1,4 |
0,7 |
0,7 |
0,7 |
0,7 |
|
opory hydrauliczne |
kPa |
2,4 |
1,8 |
1,3 |
0,9 |
0,5 |
3,7 |
3,1 |
2,5 |
2,0 |
1,5 |
6,7 |
5,9 |
5,2 |
4,4 |
3,8 |
| GUARD PRO 200W |
wydatek powietrza - 9000 m³/h |
|||||||||||||||
|
parametry czynnika grzewczego |
woda 60/40 °C |
woda 70/50 °C |
woda 90/70 °C |
|||||||||||||
|
temp. powietrza wlotowego |
°C |
0 |
5 |
10 |
15 |
20 |
0 |
5 |
10 |
15 |
20 |
0 |
5 |
10 |
15 |
20 |
|
moc grzewcza |
kW |
29,1 |
25,5 |
22,1 |
18,9 |
15,8 |
35,1 |
31,8 |
28,6 |
25,4 |
22,3 |
47,0 |
43,4 |
39,9 |
36,5 |
33,2 |
|
temp. powietrza wylotowego |
°C |
8,7 |
12,7 |
16,6 |
20,6 |
24,6 |
10,4 |
14,4 |
18,4 |
22,4 |
26,4 |
14,1 |
18,1 |
22,1 |
26,1 |
30,1 |
|
przepływ wody |
m³/h |
1,1 |
1,1 |
0,7 |
0,7 |
0,7 |
1,4 |
0,7 |
0,7 |
0,7 |
0,4 |
1,8 |
1,8 |
1,4 |
1,4 |
1,4 |
|
opory hydrauliczne |
kPa |
5,6 |
4,4 |
6,1 |
2,5 |
1,7 |
8,5 |
7,1 |
5,8 |
4,7 |
3,7 |
15,0 |
13,0 |
12,0 |
9,9 |
8,5 |

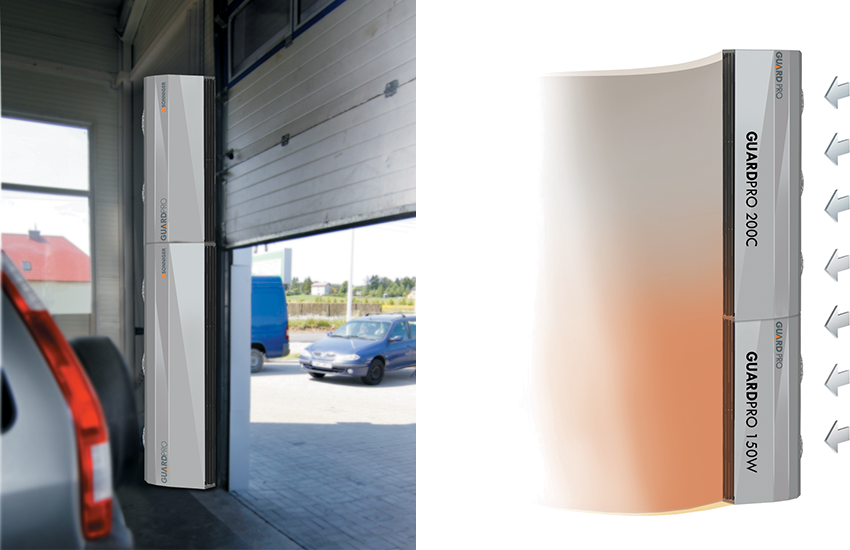

Zwiększa efektywność bramy wjazdowej.
Działanie systemu ACTIVE PROTECTION polega na zastosowaniu kurtyny powietrznej wyposażonej w wymiennik wodny u podstawy modułu, natomiast powyżej kurtyny bez wymiennika. Dzięki takiemu rozwiązaniu ciepłe powietrze będzie przemieszczać się w górną strefę bramy zapewniając komfort temperaturowy na poziomie użytkownika.
